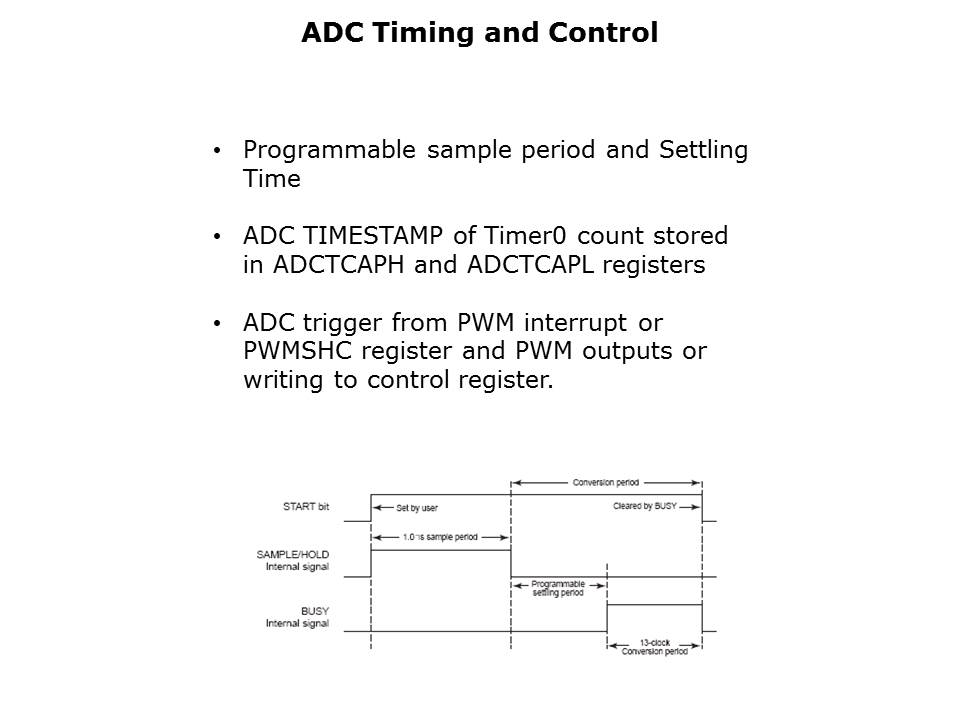

As stated earlier the ADC measurement consists of 3 phases, input sampling, sample and hold, and conversion time. The timer 0 count is captured for every ADC conversion. The capture of Timer 0 count occurs after the programmed sample time is complete for every conversion and is stored in the ADC timer capture register.
PTM Published on: 2011-11-18
