Sintetizador de banda ancha de microondas ADF5610 con VCO integrado

El ADF5610 de Analog Devices le permite implementar sintetizadores de frecuencia con bucle de fase cerrado (PLL) de número entero y número fraccional cuando se utiliza con un filtro de bucle externo y una frecuencia de referencia externa. El diseño del oscilador controlado por voltaje de microondas (VCO) de banda ancha permite la operación de frecuencia de 7300 MHz a 14600 MHz en una sola salida de radiofrecuencia (RF). Una serie de divisores de frecuencia con una salida de frecuencia diferencial permite la operación de 57 MHz a 14600 MHz. Las fuentes de alimentación analógicas y digitales para el circuito de PLL varían de 3.1 V a 3.5 V, y las fuentes de VCO están entre 4.75 V y 5.25 V. El voltaje de alimentación de la bomba de carga se puede ampliar hasta 3.6 V para mejorar la superposición de la banda de frecuencia y el rango de frecuencia superior extendido.

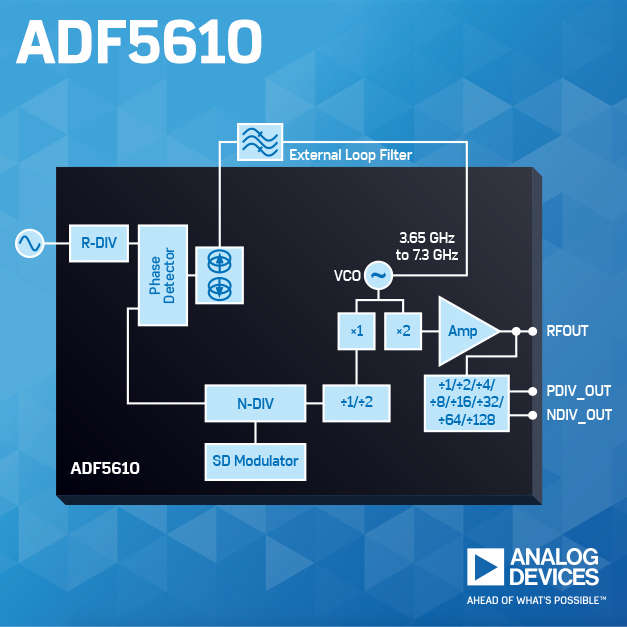

El ADF5610 tiene un VCO integrado con una frecuencia fundamental de 3650 MHz a 7300 MHz. Estas frecuencias se duplican internamente y se enrutan en el pin de RF_OUT. Una salida diferencial adicional permite dividir la frecuencia VCO duplicada por 1, 2, 4, 8, 16, 32, 64 o 128, lo que permite al usuario generar frecuencias de salida de RF de tan solo 57 MHz. Una interfaz simple de puerto serial de 3 hilos (SPI) proporciona el control de todos los registros en chip. Para ahorrar energía, este bloque divisor se puede desactivar cuando no se necesita a través de la interfaz SPI. Del mismo modo, la potencia de salida para la salida asimétrica y la salida diferencial son programables a través de la configuración del registro VCO. El ADF5610 también contiene varios modos de pérdida de potencia para el circuito VCO y el circuito PLL.
