Wolfspeed y Analog Devices (ADI ) combinan módulos de carburo de silicio líderes en el mercado y controladores de puerta aislados para ofrecer soluciones de sistemas de alta eficiencia y fiabilidad en aplicaciones industriales, energéticas y automotrices. La plataforma XM3 es perfecta para aplicaciones exigentes como accionamientos de motor y tracción, cargadores rápidos de vehículos eléctricos, sistemas de alimentación ininterrumpida (SAI) y automatización y pruebas industriales.
Con la mitad del peso y el volumen de un módulo estándar de 62 mm, el módulo de potencia XM3 maximiza la densidad de potencia, al mismo tiempo que minimiza la inductancia del bucle y permite un simple bus de energía. El controlador de puerta complementario XM3 utiliza el aislador digital integrado ADuM4135 de Analog Device y el CI controlador de puerta con fuentes de alimentación aisladas de 2 W, frecuencia de conmutación máxima de 80 kHz, señalización diferencial para la inmunidad EMI/EMC y retroalimentación NTC aislada codificada en frecuencia.

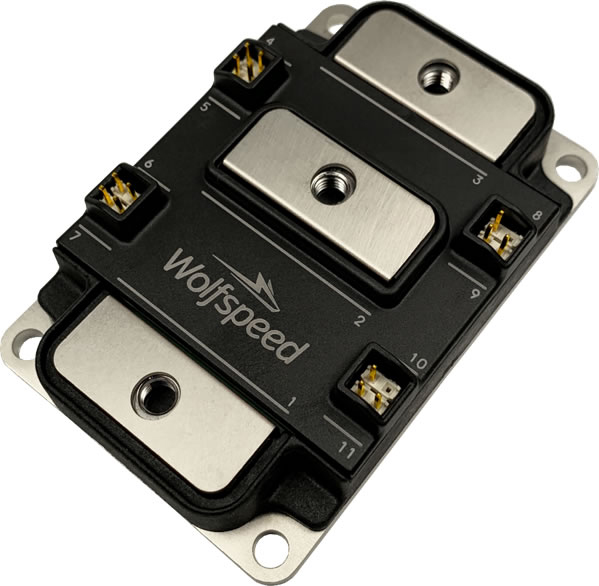

Plataforma de módulos de potencia de medio puente XM3
- Espacio con densidad de alta potencia
- Funcionamiento a alta temperatura de unión (+175°C) con un sustrato de potencia de nitruro de silicio (Si3N4) de alta fiabilidad para garantizar la solidez mecánica en condiciones extremas
- Implementa tecnología SiC MOSFET de tercera generación con conducción optimizada
Herramienta de controlador de puerta de evaluación CGD12HBXMP con controlador de puerta aislado ADuM4135
- Optimizado para su uso con los módulos de potencia de medio puente XM3 de alto rendimiento de Wolfspeed
- Funcionamiento de alta frecuencia y conmutación ultrarrápida
- Pinza Miller para evitar la conducción cruzada durante las transiciones de conmutación
- Fuentes de alimentación aisladas de 2 W integradas
- OVLO primario y UVLO con histéresis
- Protección de sobrecorriente, de paso y de polaridad inversa incorporada
- Entradas diferenciales para aumentar la inmunidad al ruido
- Capacidad de aislamiento muy baja
