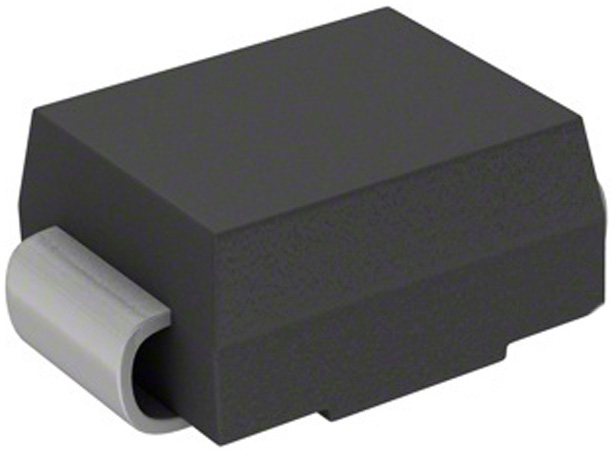

Diodos TVS para automóviles de tamaño SMB de 600 W - Serie SMBJExxH
Los supresores de sobretensiones de tamaño SMB de alta fiabilidad de Eaton están calificados por AEC-Q para aplicaciones automotrices
Los supresores de sobretensiones transitorias de tamaño SMB, estándar de la industria, de montaje en superficie y bajo perfil de Eaton están clasificados para una capacidad de potencia de pulso máxima de 600 W a una forma de onda de 10/1000 μS. Vienen con un tiempo de respuesta rápido que suele ser inferior a 1.0 ps de 0 V a VBR mínimo. Los diodos TVS SMBJExxH están diseñados para ser utilizados en sistemas de seguridad y chasis de automóviles y otros sistemas de control electrónico que requieren supresores de sobretensiones transitorias calificados de grado automotriz (AEC-Q101).
Características
- Paquete de bajo perfil
- Rango de temperatura:-55 ºC y +150 ºC
- Excelente capacidad de bloqueo
- Capacidad de potencia de pulso pico de 600 W con una forma de onda de 10/1000 μs
- IR típico inferior a 1 μA por encima de 10 V
- Tiempo de respuesta rápido: normalmente inferior a 1.0 ps de 0 V a VBR mín.
- Soldadura de reflujo de alta temperatura: +260°ºC/40 s en el terminal
- El paquete de plástico cumple con la clasificación de inflamabilidad UL 94V-0
- Reconocimiento UL 497B; n.º de archivo: E198449 Guía QVGQ2
Aplicaciones
- Chasis y sistemas de seguridad del automóvil
- Sistemas de asistencia al conductor de avanzada (ADAS)
- Sistemas de comunicación e infoentretenimiento
- Sistemas de red y electrónica corporal
- Controles del tren de potencia
- xEV y sistemas de baterías
Recursos
600 W Unidirectional TVS Diodes
| Imagen | Número de pieza del fabricante | Descripción | Canales unidireccionales | Voltaje - Separador invertido (Típico) | Voltaje - ruptura (mín.) | Cantidad disponible | Precio | Ver detalles | |
|---|---|---|---|---|---|---|---|---|---|
 |  | SMBJ5-0AH | TVS DIODE 5VWM 9.2VC DO214AA | 1 | 5V | 6.4V | 0 - Inmediata | View Details for Pricing | Ver detalles |
| | SMBJ6-0AH | TVS DIODE 6VWM 10.3VC DO214AA | 1 | 6V | 6.67V | 0 - Inmediata | $0.52 | Ver detalles |
| | SMBJ6-5AH | TVS DIODE 6.5VWM 11.2V DO214AA | 1 | 6.5V | 7.22V | 0 - Inmediata | View Details for Pricing | Ver detalles |
| | SMBJ12AH | TVS DIODE 12VWM 19.9VC DO214AA | 1 | 12V | 13.3V | 0 - Inmediata | $0.51 | Ver detalles |
| | SMBJ13AH | TVS DIODE 13VWM 21.5VC DO214AA | 1 | 13V | 14.4V | 0 - Inmediata | $0.51 | Ver detalles |
600 W Bidirectional TVS Diodes
| Imagen | Número de pieza del fabricante | Descripción | Cantidad disponible | Precio | Ver detalles | |
|---|---|---|---|---|---|---|
| | SMBJ8-5CAH | TVS DIODE 8.5VWM 14.4V DO214AA | 110 - Inmediata | View Details for Pricing | Ver detalles |
| | SMBJ9-0CAH | TVS DIODE 9VWM 15.4VC DO214AA | 2604 - Inmediata | View Details for Pricing | Ver detalles |
| | SMBJ6-0CAH | TVS DIODE 6VWM 10.3VC DO214AA | 0 - Inmediata | View Details for Pricing | Ver detalles |
| | SMBJ12CAH | TVS DIODE 12VWM 19.9VC DO214AA | 0 - Inmediata | $0.49 | Ver detalles |
| | SMBJ13CAH | TVS DIODE 13VWM 21.5VC DO214AA | 0 - Inmediata | $0.48 | Ver detalles |
Publicado: 2022-03-11
