Líder global en capacitores de película
En la actualidad, se espera un mayor rendimiento de todos los componentes utilizados en nuevos productos electrónicos de potencia, desde semiconductores hasta componentes pasivos, tanto en las condiciones eléctricas como en las climáticas de funcionamiento. Los capacitores no son la excepción y desafiar las normas es demandante, por lo que la confiabilidad del producto es cada vez más crítico.
EPCOS presenta sus capacitores de película que ofrecen muchas ventajas sobre otras tecnologías de capacitores, entre las que se incluyen las características de autorreparación, la capacidad de alta corriente, la baja inductancia, el diseño flexible, varias opciones de montaje, estabilidad térmica y eléctrica, confiabilidad y una larga vida útil.
Además, para los casos en que se requieran muchas corrientes altas, hay configuraciones de varias clavijas y cuatro clavijas que mejoran aún más la capacidad de manejo de corriente de los capacitores estándar de dos clavijas.
EMI X1/ X2 / Y1 / Y2
B3292xA/B4 de grado industrial (X2)
|
Características
- Mayor voltaje de 350 VCA
- Capacidad de corriente alta
- Capacidad estable, incluso bajo condiciones ambientales severas
- Aprobaciones UL y EN
- Cumple con la norma UL 94 V-0
|
|
Aplicaciones
- Filtros de entrada y salida
- Inversores fotovoltaicos
- Fuentes de alimentación capacitivas
|
Volver al principio
B3292xH/J alta humedad (X2)
|
Características
- Excelente característica autoregenerable
- Temperatura de funcionamiento alta de 110 °C máx.
- Valores de capacitancia estables incluso bajo condiciones extremadamente húmedas
|
|
Aplicaciones
- Fuentes de alimentación capacitivas en contadores de energía al aire libre
- Aplicaciones industriales "en toda la línea"
|
Volver al principio
B3292xC/D Estándar (X2)
|
Características
- Dimensiones muy pequeñas
- Buenas propiedades de autorreparación
- Cumple con RoHS
- Capacitores sin halógeno disponibles a pedido
|
|
Aplicaciones
- Clase X2 para supresión de interferencia
- Aplicaciones "en toda la línea"
|
Volver al principio
B32393xA/B resistente (X2)
|
Características
- Alta estabilidad de valor de capacitancia
- Doble aprobación de seguridad (hasta 2.2 µF)
- Cumple con RoHS
|
|
Aplicaciones
- Para conexión en serie con los sistemas de alimentación
- Para condiciones ambientales graves
- Aplicaciones de fuentes de alimentación capacitivas
- Medidores de energía
|
Volver al principio
B3291x Estándar (X1)
|
Características
- Dimensiones muy pequeñas
- Buenas propiedades de autorreparación
- Capacidad de alto voltaje
- Cumple con RoHS
- Capacitores libres de halógeno disponibles a pedido de hasta 530 VCA de alto voltaje
|
|
Aplicaciones
- Clase X1 para supresión de interferencia
- Aplicaciones "en toda la línea"
|
Volver al principio
B3202x Estándar (Y2)
|
Características
- Pequeñas dimensiones
- Capacidad de alto voltaje
- Buenas propiedades de autorreparación
|
|
Aplicaciones
- Clase Y2 para supresión de interferencia
- Aplicaciones de "línea de tierra"
|
B81123C Estándar (Y1)
|
Características
- Buenas propiedades de autorreparación
|
|
Aplicaciones
- Clase Y1 para supresión de interferencia
- Aplicaciones de "línea de tierra"
|
Volver al principio
Enlace CC
B3267x MKP de alta potencia
|
Características
- Valor de capacitancia de hasta 270 µF
- Producto de CV alto,compacto
- Buenas propiedades de autorreparación
- Capacidad de sobrevoltaje
- Pérdidas bajas con capacidad de alta corriente
- Alta confiabilidad
- Vida útil prolongada
|
|
Aplicaciones
- Convertidores de frecuencia
- Suministros de alimentación industriales y de alta gama
- Conversores solares
|
Volver al principio
B3277x MKP de alta densidad
|
Características
- Valores de capacitancia de hasta 480 µF
- Producto de CV alto,compacto
- Buenas propiedades de autorreparación
- Capacidad de sobrevoltaje
- Pérdidas bajas con capacidad de alta corriente
- Alta confiabilidad
- Vida útil prolongada
- Cumple con RoHS
|
|
Aplicaciones
- Convertidores de frecuencia
- Suministros de alimentación industriales y de alta gama
- Conversores solares
|
Volver al principio
B3277xP MKP de alta temperatura
|
Características
- Temperatura de funcionamiento alta de hasta 125º C
- Bajos valores de ESL y ESR
- Amplia gama de valores de capacitancia de 1 μF a 50 μF
- Alto valor de pulso de 23.5 AMS
|
|
Aplicaciones
- Inversores
- Fuentes de alimentación
- Convertidores CC-CC y compresores para electrónica automotriz
|
Volver al principio
Uso general
Aplicaciones CC y CA B3265x
|
Características
- Alta intensidad de pulso
- Alta confiabilidad de contactos
- Cumple con RoHS
- Capacitores sin halógeno disponibles a pedido
|
|
Aplicaciones
- Bloqueo
- Acoplamiento, desacople
- Derivación
- RFI para automotriz
|
Aplicaciones CC y CA B3252x
|
Características
- Alta intensidad de pulso
- Alta confiabilidad de contactos
- Cumple con RoHS
|
|
Aplicaciones
- Bloqueo
- Acoplamiento, desacople
- Derivación
- RFI para automotriz
|
Volver al principio
Corrección de factor de potencia (PFC)
B3267xP estándar
Características
- Diseño muy compacto
- Dimensiones muy pequeñas
- Ondulación y corriente pico muy altas
- Capacidad de funcionamiento CA de alta frecuencia
- Capacidad de alto voltaje
- Excelente característica autoregenerable
- Cumple con RoHS
- Capacitores sin halógeno disponibles a pedido
|
|
Aplicaciones
- Corrección de factor de potencia (PFC)
|
Volver al principio
B3267xZ más alto VCA
|
Características
- Capacidad de alta frecuencia
- Dimensiones muy pequeñas
- Cumple con RoHS
- Capacitores sin halógeno disponibles a pedido
|
|
Aplicaciones
- Corrección de factor de potencia (PFC)
- No adecuados para aplicaciones "en toda la línea"
|
Volver al principio
Amortiguador / resonante
B3265xS rango de mayor capacitancia
|
Características
- Alta intensidad de pulso y alta confiabilidad de contacto
- Inductancia muy baja
- Cumple con RoHS
|
|
Aplicaciones
|
Volver al principio
B32686S Tiras de terminal
|
Características
- Intensidad de pulso muy alta
- Alta corriente
- Confiabilidad de contacto más alta posible
- Cumple con RoHS
|
|
Aplicaciones
- Amortiguación
- Filtrado
- IGBT
|
Volver al principio
B3268xS orificio pasante
|
Características
- Intensidad de pulso muy alta
- Confiabilidad de contacto más alta posible
- Buenas propiedades de autorreparación
|
|
Aplicaciones
- Amortiguación de uniformidad
- Balasto electrónico
- Fuentes de alimentación de modo conmutado
- Cargas CA de alta frecuencia
- Alto voltaje y altas corrientes
|
Volver al principio
B3264xB MKP de doble lado
|
Características
- Fuerza de pulso particularmente alto
- Dimensiones compactas
- Capacidad de corriente alta: hasta 10 ARMS
|
|
Aplicaciones
- Circuitos resonantes de fuentes de alimentación con una topología LLC
- Fuentes de alimentación en modo de conmutación
- Balastos para sistemas de iluminación
|
Volver al principio
Filtro de salida CA
B3275x Filtro de salida
|
Características
- Rendimiento optimizado del voltaje de CA
- Alta capacidad de corriente/frecuencia de ondulación
- Pequeñas dimensiones
- Para montaje en placa CI
|
|
Aplicaciones
- Filtrado de CA de salida para conversores de alimentación
- UPS, conversores solares, impulsores de motor
|
B32355C ejecución de motor
|
Características
- Alta resistencia de aislamiento
- Comtaible con IEC 60335-1
- Factor de disipación bajo
|
|
Aplicaciones
- Aplicaciones de onda seno generales especialmente como capacitor de ejecución de motor
|
Volver al principio
Capacitores de potencia
B3236 Capacitores de potencia
|
Características
- -40°C - 70°C
- Montaje en chasis
- Voltaje nominal de 250 V a 680 V
|
|
Aplicaciones
- Controladores industriales
- Sistema de potencia eólica
- Láseres para ingeniería médica
|
Volver al principio
Más información
Capacitor de película, Inductor, Protección de circuito, y Kits de muestra deTermistor
DigiKey y EPCOS ofrecen una amplia variedad de capacitores de película, inductores, protección de circuito y kits de muestra de termistores para un herramienta de diseño fácil.
Volver al principio
Recursos
Módulos de capacitación sobre productos
|
Más recursos
|
Videos |
 |
 |
| |
Alta potencia
B3267x |
Alta densidad
B3277x |
Alta temperatura
B3277xP |
| Dieléctricos |
Polipropileno metalizado (MKP) |
Polipropileno metalizado (MKP) |
Polipropileno metalizado (MKP) |
| Vcc |
300, 450, 630, 750, 875 |
450, 800, 110, 1300 |
630,700,840 |
| Rango de capacitancia |
0.47 ~ 270 uF |
1.5 ~ 480 uF |
1.0 ~ 50 uF |
| Temp. de funcionamiento |
Máx 105°C |
Máx 105°C |
Máx 125°C |
| Separación del conductor |
27.5 ~ 52.5 mm |
27.5 ~ 52.5 mm |
27.5 ~ 52.5 mm |
| Manejo de corriente @ 10 kHz |
5 Amps – 108 Amps |
5 Amps – 79.5 Amps |
3 Amps - 25 Amps |
| Condiciones climáticas de prueba |
40 °C / 93% RH |
40 °C / 93% RH |
40°C / 93% RH / V nominal
60°C / 93% RH / V nominal |
| 56 días |
56 días |
1000 hrs @ 40°C
500 hrs @ 60°C |
| AEC-Q200 |
No |
No |
Sí |
Volver al principio

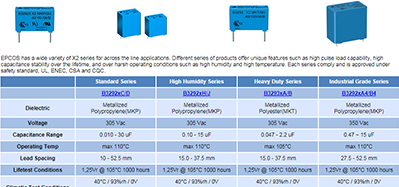

Guía de selección de capacitores de supresión de EMI x2
 |
 |
 |
 |
| EPCOS tiene una amplia variedad de la serie X2 para aplicaciones en toda la línea. Las diferentes series de productos ofrecen características únicas como la capacidad de carga de impulso alta, alta estabilidad de capacitancia en toda la vida útil, y condiciones de funcionamiento en entornos rigurosos tales como una alta humedad y alta temperatura. Cada serie cumple y está aprobada bajo los estándares de seguridad UL, ENEC, CSA y CQC. |
| |
Serie estándar |
Serie de alta humedad |
Serie de alta resistencia |
Serie de grado industrial |
| |
B3292xC/D |
B3292xH/J |
B3293xA/B |
B3292xA4/B4 |
| Dieléctrico |
Polipropileno
metalizado (MKP) |
Polipropileno
metalizado (MKP) |
Poliéster
metalizado (MKT) |
Polipropileno
metalizado (MKP) |
| Voltaje |
305 Vca |
305 Vca |
305 Vca |
350 Vca |
| Rango de capacitancia |
0.010 - 30 uF |
0.10 - 15 uF |
0.047 - 2.2 uF |
0.47 ~ 15 uF |
| Temp. de funcionamiento |
máx 110°C |
máx 110°C |
máx 105°C |
máx 110°C |
| Separación del conductor |
10 - 52.5 mm |
15.0 - 37.5 mm |
15.0 - 37.5 mm |
27.5 - 52.5 mm |
| Condiciones de prueba de vida útil |
1,25Vr @ 105°C 1000 horas |
1,25Vr @ 105°C 1000 horas |
1,25Vr @ 105°C 1000 horas |
1,25Vr @ 105°C 1000 horas |
| Condiciones climáticas de prueba |
40°C / 93%rh / 0V |
40°C / 93%rh / 0V |
40°C / 93%rh / 0V |
40°C / 93%rh / 0V |
| 56 días |
56 días |
56 días |
56 días |
| Requisitos específicos |
Sin requisitos específicos |
85°C / 85%rh / 240Vca |
85°C / 85%rh / 290Vca |
85°C / 85%rh / 330Vca |
| 1000 horas |
1000 horas |
1000 horas |
| Estándares de seguridad |
(ENEC, UL, CSA, CQC) |
(ENEC, UL, CSA, CQC) |
(ENEC, UL, CSA, CQC) |
(ENEC, UL, CSA, CQC) |
| Grado automotriz |
No |
Sí |
Sí |
Sí |
Volver al principio
|
