Conectores FPC serie FH58
Los conectores FPC serie FH58 de Hirose ofrecen flexibilidad de diseño para aplicaciones de alta velocidad.

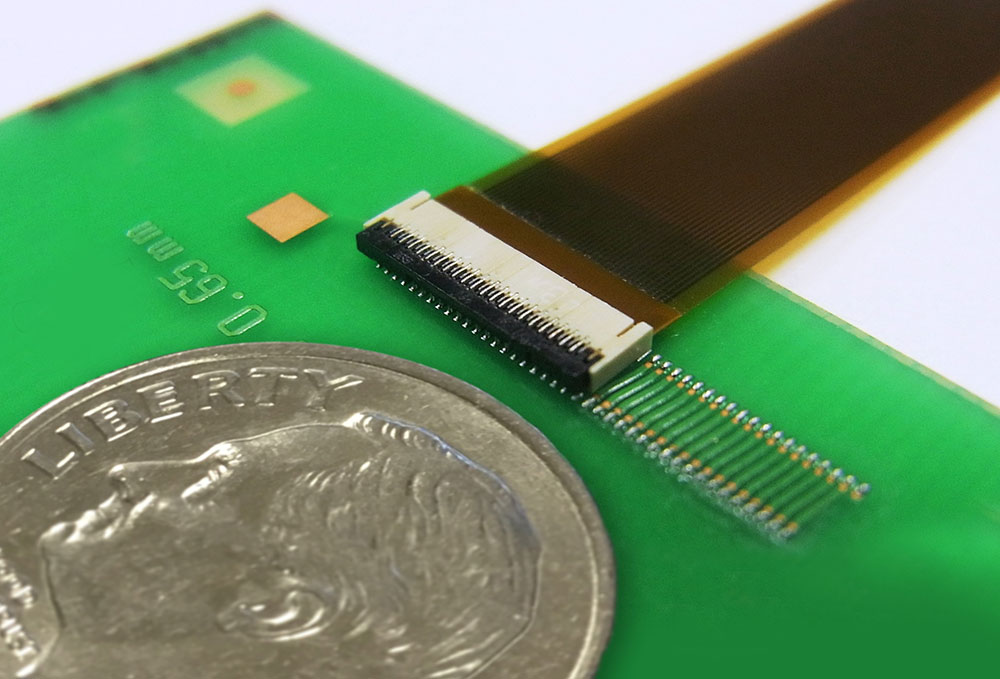

Hirose presenta los conectores compactos FPC serie FH58 que tienen un paso de 0,2 mm, profundidad montada de 3,1 mm y una altura de 0,9 mm. Con una combinación de pequeño tamaño y un peso ligero, los conectores serie FH58 pesan sólo 0,046 g, lo cual los hace que sean el conector FPC ideal para el creciente mercado de la electrónica de portátiles de uso personal.
Los conectores FPC tienen un diseño fácil de usar que incluye pernos anchos, proporcionando una suave inserción de FPC. La serie FH58 también incorpora un mecanismo de bloqueo de metal que permite la inserción y retiro de FPC horizontal y produce un clic táctil, claro que asegura la inserción completa. La cerradura de la lengüeta de FPC sostiene firmemente la FPC en el lugar hasta que el actuador esté bloqueado.
El diseño de contacto de doble cara utiliza un resorte de contacto inferior para brindar alta confiabilidad y continuidad de la señal. Esta construcción de doble contacto, junto con el resorte de retención, ofrece una fuerza de retención de 15.0 N del contacto superior y 14.5 N para el contacto de la parte inferior.
| Características | ||
|
|
FH58-Series FPC Connectors
| Imagen | Número de pieza del fabricante | Descripción | Cantidad disponible | Precio | Ver detalles | |
|---|---|---|---|---|---|---|
 |  | FH58A-61S-0.2SHW | CONN FPC 61POS 0.2MM R/A | 0 - Inmediata | $3.11 | Ver detalles |
|  | FH58-41S-0.2SHW(99) | CONN FPC 41POS 0.2MM R/A | 0 - Inmediata | $3.29 | Ver detalles |
|  | FH58A-71S-0.2SHW | CONN FFC FPC 0.2MM SMD | 0 - Inmediata | $3.38 | Ver detalles |
|  | FH58S-21S-0.2SHW(99) | RECEPTACLE, 0.2 MM PITCH, 21 POS | 0 - Inmediata | $1.73 | Ver detalles |
| | FH58S-25S-0.2SHW(99) | RECEPTACLE, 0.2 MM PITCH, 25 POS | 0 - Inmediata | $1.94 | Ver detalles |
| | FH58S-35S-0.2SHW(99) | RECEPTACLE, 0.2 MM PITCH, 35 POS | 0 - Inmediata | $2.14 | Ver detalles |
| | FH58S-41S-0.2SHW(99) | RECEPTACLE, 0.2 MM PITCH, 41 POS | 0 - Inmediata | $2.32 | Ver detalles |
|  | FH58S-51S-0.2SHW(99) | RECEPTACLE, 0.2 MM PITCH, 51 POS | 0 - Inmediata | $2.70 | Ver detalles |
|  | FH58SA-61S-0.2SHW(99) | RECEPTACLE, 0.2 MM PITCH, 61 POS | 0 - Inmediata | $3.05 | Ver detalles |
|  | FH58SA-81S-0.2SHW | RECEPTACLE, 0.2MM PITCH, 18MM LE | 0 - Inmediata | $3.43 | Ver detalles |
|  | FH58SA-71S-0.2SHW | RECEPTACLE, 0.2MM PITCH, 16MM LE | 0 - Inmediata | $3.88 | Ver detalles |
|  | FH58SA-81S-0.2SHW(99) | RECEPTACLE, 0.2MM PITCH, 18MM LE | 0 - Inmediata | $4.65 | Ver detalles |
|  | FH58SA-71S-0.2SHW(99) | RECEPTACLE, 0.2MM PITCH, 16MM LE | 0 - Inmediata | $5.49 | Ver detalles |
| | FH58S-25S-0.2SHW | Interconnect Rectangular | 0 - Inmediata | $0.47 | Ver detalles |
| | FH58S-21S-0.2SHW | Interconnect Rectangular | 0 - Inmediata | $0.51 | Ver detalles |
| | FH58S-31S-0.2SHW | Interconnect Rectangular | 0 - Inmediata | $0.51 | Ver detalles |
| | FH58S-35S-0.2SHW | Interconnect Rectangular | 0 - Inmediata | $0.54 | Ver detalles |
| | FH58-35S-0.2SHW | CONN FPC 35POS 0.2MM R/A | 0 - Inmediata | $0.54 | Ver detalles |
| | FH58-41S-0.2SHW | CONN FPC 41POS 0.2MM R/A | 0 - Inmediata | $0.56 | Ver detalles |
| | FH58S-41S-0.2SHW | Interconnect Rectangular | 0 - Inmediata | $0.58 | Ver detalles |
