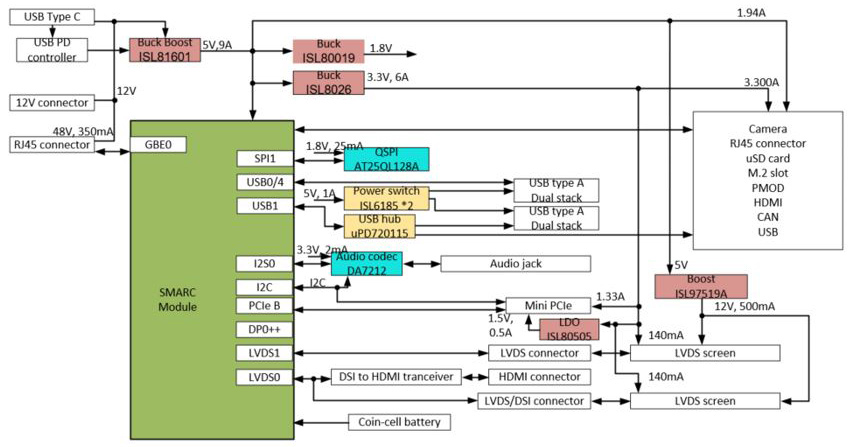

El diseño de referencia de la combinación ganadora de Renesas para la placa portadora SMARC universal es compatible con SMARC 2.x. Este diseño de referencia cuenta con varias fuentes de alimentación y admite múltiples conectores, incluidos los de video y audio para diversas aplicaciones.
Características
- Soporte de doble cámara
- Soporte de múltiples protocolos de visualización, incluyendo DSI, HDMI y LVDS
- Ampliación del puerto USB
- Soporte de múltiples memorias externas, incluyendo tarjeta µSD, QSPI, memoria PCIe® y MRAM opcional
- Soporte de audio para auriculares, incluido el micrófono
- Fuente de alimentación múltiple
- Suministro de energía USB-C®
- Suministro pasivo de energía a través de Ethernet (PoE)
- 12 V de entrada
- Códec de audio DA7212
- Códec estéreo de muy bajo consumo con 650 µW en modo de alimentación permanente
- Regulador reductor ISL80019
- El regulador reductor sincrónico compacto proporciona hasta 2 A de corriente de salida continua a partir de una alimentación de entrada de 2,7 V a 5,5 V.
- Regulador elevador ISL97519A
- Regulador elevador PWM de 600 kHz/1,2 MHz
- Controlador ISL81601 reductor-elevador
- Controlador reductor-elevador sincrónico de 4 interruptores de 60 V bidireccional
- Regulador reductor ISL8026
- El regulador reductor sincrónico compacto proporciona 6 A de corriente de salida continua a partir de una alimentación de entrada de 2,5 V a 5,5 V.
- Controlador ISL6185XXC hot swap/hot plug
- Controlador de alimentación de doble puerto USB
- Controlador de concentrador µPD720115
- Controlador de concentrador USB 2.0
- Regulador lineal (LDO) ISL80505
- LDO de 500 mA de alto rendimiento
- Memoria AT25QF128A
- Memoria SPI NOR Flash de 128 Mbits con soporte de E/S dual y cuádruple
Aplicaciones
- Aplicaciones de SMARC SOM
- Interfaces hombre-máquina (HMI)
- Transmisión de video/audio
- Sistemas de informática
El diseño de referencia de la combinación ganadora de Renesas para la placa portadora SMARC universal es compatible con SMARC 2.x. Este diseño de referencia cuenta con varias fuentes de alimentación y admite múltiples conectores, incluidos los de video y audio para diversas aplicaciones.
