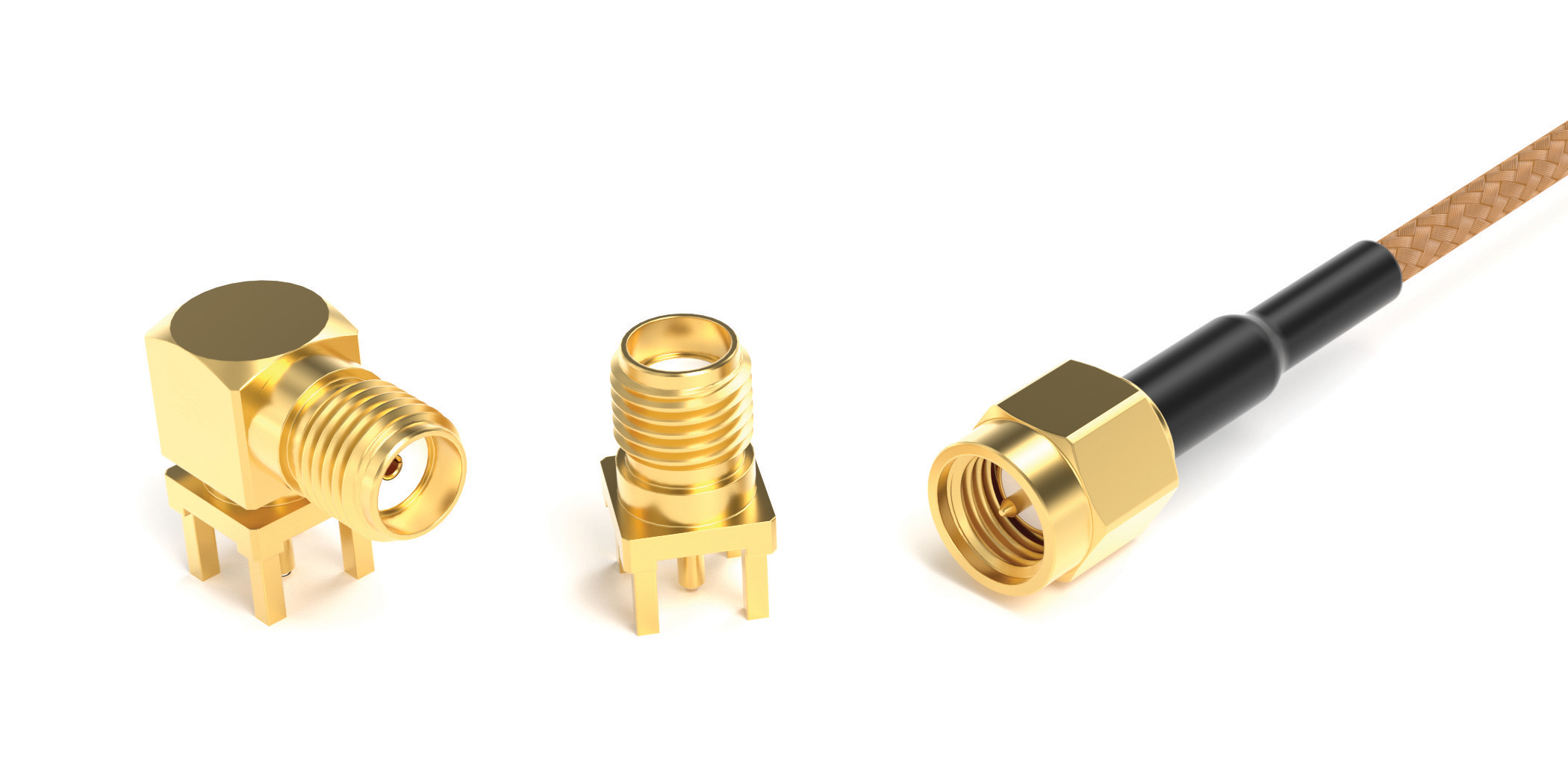

Conectores y Cables de RF SMA de 50 Ohmios
Los interconectores subminiatura de Samtec con acoplamiento tipo tornillo ofrecen una gran variedad de terminaciones.
La serie SMA de Samtec es una interconexión subminiatura con acoplamiento de tipo tornillo. SMA es interconectable con conectores de 2,92 mm y 3,50 mm y es ideal para aplicaciones de tamaño, rendimiento y costo crítico. La frecuencia de funcionamiento alcanza los 18 GHz, con versiones de frecuencia ampliada a 26,5 GHz también disponibles.
Contenidos adicionales
Características
- SMA:
- Rendimiento hasta 18 GHz
- Opciones de 26,5 GHz disponibles
- Impedancia de 50 Ω
- Terminaciones pasantes, de montaje en superficie, de montaje en el borde o de tecnología mixta
- Orientaciones vertical y recto
- Disponibles en una gran variedad de arneses de cables estándar
- Conectores de cable de precisión disponibles para una gran variedad de cables de alta frecuencia estándar de la industria.
- Conectores de cable también disponibles en RG 174 y RG 316
- Compatibles mecánicamente con interconexiones de 2,92 mm y 3,50 mm
- Opciones no magnéticas disponibles para aplicaciones médicas y aeroespaciales
- RF-174:
- VSWR: ver gráfico RF174
- Impedancia: 50 Ω
- Radio de curvatura: 25,4 mm mín.
- Capacitancia: 101 pF/metro
- Temperatura de funcionamiento: -20 ºC a +80°ºC
- Gama de frecuencias: 6 GHz máx. (depende del cable y del conector)
- Pérdida de inserción: ver gráfico RF174
- Cable RG 174 de 24 CAE (AWG)
- Terminación simple o doble
- Opciones no magnéticas disponibles para aplicaciones médicas y aeroespaciales
- SMA-CA:
- Conectores de cable SMA
- Rendimiento hasta 6 GHz (según el cable)
- Clavija de conexión recta o en ángulo recto disponible para cables RG 174, RG 316, RG 402 (0,141"), RG 405 (0,086") o RG 58
- Opciones no magnéticas disponibles para aplicaciones médicas y aeroespaciales
- RF-316:
- VSWR: ver gráfico RF316
- Impedancia: 50 Ω
- Radio de curvatura: 12,8 mm mín.
- Capacitancia: 96 pF/metro
- Temperatura de funcionamiento: -50 ºC a +165 ºC
- Gama de frecuencias: 6 GHz máx. (depende del cable y del conector)
- Pérdida de inserción: ver gráfico RF316
- Cable RG 316 de 316 CAE (AWG)
- Terminación simple o doble
- Opciones no magnéticas disponibles para aplicaciones médicas y aeroespaciales
Aplicaciones
- Redes 5G
- Industriales
- Militares/aeroespaciales
- Conectividad de prueba
- Aplicaciones médicas
- Transmisión de videos
- Automotrices
- IA/aprendizaje automático
- Instrumentación
SMA Connectors
| Imagen | Número de pieza del fabricante | Descripción | Tipo de conector | Terminación del contacto | Terminación de carcasa | Cantidad disponible | Precio | Ver detalles | |
|---|---|---|---|---|---|---|---|---|---|
 |  | SMA-J-P-H-ST-EM1 | CONN SMA JACK STR 50OHM EDGE MNT | Jack, enchufe hembra | Soldadura | Soldadura | 0 - Inmediata | $3.70 | Ver detalles |
|  | SMA-J-P-H-ST-TH1 | CONN SMA JACK STR 50 OHM PCB | Jack, enchufe hembra | Soldadura | Soldadura | 0 - Inmediata | $5.98 | Ver detalles |
|  | SMA-P-C-H-ST-CA1 | CONN SMA PLUG RG174/316 | Clavija de conexión, clavija macho | Soldadura | Corrugado a presión | 0 - Inmediata 555 - Stock en fábrica | $4.05 | Ver detalles |
|  | SMA-P-C-H-RA-CA1 | CONN SMA PLUG R/A 50 OHM SOLDER | Clavija de conexión, clavija macho | Soldadura | Corrugado a presión | 0 - Inmediata | $7.76 | Ver detalles |
|  | SMA-J-P-H-RA-TH1 | CONN SMA JACK R/A 50 OHM PCB | Jack, enchufe hembra | Soldadura | Soldadura | 0 - Inmediata 306 - Stock en fábrica | $8.02 | Ver detalles |
|  | SMA-J-P-H-ST-MT1 | CONN SMA JACK STR 50 OHM SMD | Jack, enchufe hembra | Soldadura | Soldadura | 0 - Inmediata 10196 - Stock en fábrica | $6.77 | Ver detalles |
|  | SMA-J-P-GF-RA-SM1 | CONN SMA JACK R/A 50 OHM SMD | Jack, enchufe hembra | Soldadura | Soldadura | 0 - Inmediata 500 - Stock en fábrica | $9.94 | Ver detalles |
|  | SMA-J-C-H-ST-BH1 | SUB-MINI RF | Jack, enchufe hembra | Soldadura | Corrugado a presión | 0 - Inmediata | $5.98 | Ver detalles |
|  | SMA-J-P-H-ST-EM3 | CONN SMA JACK STR 50 OHM EDGEMNT | Jack, enchufe hembra | Soldadura | Soldadura | 0 - Inmediata | $8.12 | Ver detalles |
|  | SMA-P-C-HF-RA-CA7 | SUB-MINI RF | Clavija de conexión, clavija macho | Soldadura | Corrugado a presión | 0 - Inmediata 400 - Stock en fábrica | $11.22 | Ver detalles |
SMA-CA Connectors
| Imagen | Número de pieza del fabricante | Descripción | Tipo de conector | Terminación del contacto | Terminación de carcasa | Cantidad disponible | Precio | Ver detalles | |
|---|---|---|---|---|---|---|---|---|---|
| | SMA-J-C-H-ST-BH1 | SUB-MINI RF | Jack, enchufe hembra | Soldadura | Corrugado a presión | 0 - Inmediata | $5.98 | Ver detalles |
|  | SMA-J-C-H-ST-BR1 | SUB-MINI RF | Jack, enchufe hembra | Soldadura | Corrugado a presión | 0 - Inmediata | $6.94 | Ver detalles |
| | SMA-J-C-H-ST-BH2 | SUB-MINI RF | Jack, enchufe hembra | Soldadura | Corrugado a presión | 0 - Inmediata | $6.67 | Ver detalles |
| | SMA-J-C-H-ST-SB1 | SUB-MINI RF | Jack, enchufe hembra | Soldadura | Corrugado a presión | 0 - Inmediata | $7.20 | Ver detalles |
| | SMA-J-C-H-ST-BH5 | SUB-MINI RF | Jack, enchufe hembra | Soldadura | Corrugado a presión | 0 - Inmediata | $7.20 | Ver detalles |
| | SMA-J-C-GF-ST-S10 | SUB-MINI RF | Jack, enchufe hembra | Soldadura | Corrugado a presión | 0 - Inmediata | $27.63 | Ver detalles |
| | SMA-J-C4-GF-ST-PN1 | SUB-MINI RF | Jack, enchufe hembra | Soldadura | Corrugado a presión | 0 - Inmediata | $10.19 | Ver detalles |
| | SMA-J-C4-H-ST-PN1 | SUB-MINI RF | Jack, enchufe hembra | Soldadura | Corrugado a presión | 0 - Inmediata | $15.82 | Ver detalles |
| | SMA-J-C-H-ST-BH4 | SUB-MINI RF | Jack, enchufe hembra | Soldadura | Corrugado a presión | 0 - Inmediata | $7.20 | Ver detalles |
| | SMA-J-C-H-ST-BH3 | SUB-MINI RF | Jack, enchufe hembra | Soldadura | Corrugado a presión | 0 - Inmediata | $7.20 | Ver detalles |
RF-174 Cables
| Imagen | Número de pieza del fabricante | Descripción | Primer conector | Género del 1.º contacto | Tipo de montaje del 1.º conector | Cantidad disponible | Precio | Ver detalles | |
|---|---|---|---|---|---|---|---|---|---|
|  | RF174-01RP1-05BJ3-0305 | COAX CBL SMA TO TNC 12" | Clavija de conexión SMA, ángulo recto | Macho | Libre suspensión (en línea) | 0 - Inmediata | $27.86 | Ver detalles |
|  | RF174-01BJ1-01SP1-0152 | COAX CBL SMA TO SMA 5.9" | Jack SMA | Hembra | Montaje en panel | 0 - Inmediata | $18.69 | Ver detalles |
|  | RF174-01BJ1-01RP1-0305 | COAX CBL SMA TO SMA 12" | Jack SMA | Hembra | Montaje en panel | 23 - Inmediata | $22.85 | Ver detalles |
|  | RF174-01BJ1-01SB1-0305 | COAX CBL SMA TO SMA 12" | Jack SMA | Hembra | Montaje en panel | 0 - Inmediata | $20.61 | Ver detalles |
|  | RF174-01BJ1-01SP1-0305 | COAX CBL SMA TO SMA 12" | Jack SMA | Hembra | Montaje en panel | 0 - Inmediata | $14.28 | Ver detalles |
|  | RF174-01BJ1-01SB1-0152 | COAX CBL SMA TO SMA 5.9" | Jack SMA | Hembra | Montaje en panel | 0 - Inmediata 25 - Stock en fábrica | $19.17 | Ver detalles |
|  | RF174-01RP1-05BJ3-0152 | COAX CBL SMA TO TNC 5.9" | Clavija de conexión SMA, ángulo recto | Macho | Libre suspensión (en línea) | 0 - Inmediata | $26.44 | Ver detalles |
| | RF174-01RP1-01SP1-0305 | COAX CBL SMA TO SMA 12" | Clavija SMA | Macho | Libre suspensión (en línea) | 0 - Inmediata | $15.41 | Ver detalles |
|  | RF174-01BJ1-07RP1-0305 | COAX CBL SMA TO SMB 12" | Jack SMA | Hembra | Montaje en panel | 0 - Inmediata | $21.67 | Ver detalles |
|  | RF174-01SB1-01SP1-0305 | COAX CBL SMA TO SMA 12" | Jack SMA | Hembra | Montaje en panel | 0 - Inmediata | $19.68 | Ver detalles |
RF-316 Cables
| Imagen | Número de pieza del fabricante | Descripción | Primer conector | Género del 1.º contacto | Tipo de montaje del 1.º conector | Cantidad disponible | Precio | Ver detalles | |
|---|---|---|---|---|---|---|---|---|---|
|  | RF316-01BJ1-01SP1-0305 | COAX CBL SMA TO SMA 12" | Jack SMA | Hembra | Montaje en panel | 0 - Inmediata | $14.28 | Ver detalles |
|  | RF316-01PN1-01RP1-0152 | COAX CBL SMA TO SMA 5.9" | Jack SMA | Hembra | Montaje en panel | 23 - Inmediata | $21.49 | Ver detalles |
|  | RF316-01SB1-01SP1-0305 | COAX CBL SMA TO SMA 12" | Jack SMA | Hembra | Montaje en panel | 0 - Inmediata | $13.83 | Ver detalles |
|  | RF316-01SP1-04SP3-0305 | COAX CBL BNC TO SMA 12" | BNC clavija de conexión | Macho | Libre suspensión (en línea) | 0 - Inmediata | $20.20 | Ver detalles |
|  | RF316-01BJ1-01SP1-0152 | COAX CBL SMA TO SMA 5.9" | Jack SMA | Hembra | Montaje en panel | 22 - Inmediata | $18.69 | Ver detalles |
|  | RF316-01SB1-01SP1-0152 | COAX CBL SMA TO SMA 5.9" | Jack SMA | Hembra | Montaje en panel | 0 - Inmediata | $14.57 | Ver detalles |
|  | RF316-01BJ1-01RP1-0152 | COAX CBL SMA TO SMA 5.9" | Jack SMA | Hembra | Montaje en panel | 10 - Inmediata | $21.41 | Ver detalles |
|  | RF316-01RP1-01SB1-0152 | COAX CBL SMA TO SMA 5.9" | Jack SMA | Hembra | Montaje en panel | 0 - Inmediata | $23.21 | Ver detalles |
|  | RF316-01SP1-04SP3-0152 | COAX CBL BNC TO SMA 5.9" | BNC clavija de conexión | Macho | Libre suspensión (en línea) | 0 - Inmediata | $13.19 | Ver detalles |
|  | RF316-01BJ1-07RP1-0152 | COAX CBL SMA TO SMB 5.9" | Jack SMA | Hembra | Montaje en panel | 0 - Inmediata | $20.25 | Ver detalles |
Publicado: 2023-01-24
