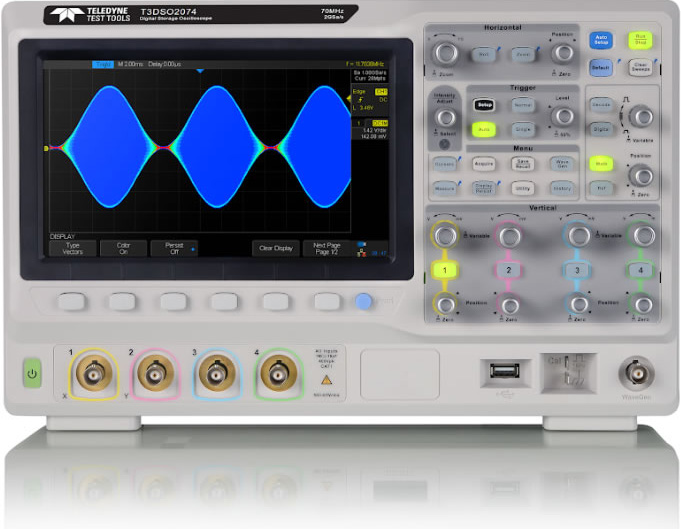

La familia de osciloscopios T3DSO2000 de
Teledyne LeCroy presenta modelos de dos y cuatro canales con opciones de ancho de banda analógica de 100 MHz a 300 MHz. Cada modelo ofrece una velocidad de muestreo máxima de 2 GSa/s y una profundidad de memoria máxima de 140 Mpts en modo de medio canal. Los modelos de cuatro canales incorporan dos ADC de 2 GSa/s y dos módulos de memoria de 140 Mpts. Cuando todos los canales están habilitados, cada canal tiene una velocidad de muestreo de 1 GSa/s y una longitud de registro estándar de 70 Mpts. Cuando solo un canal por ADC está activo, la velocidad de muestreo máxima es de 2 GSa/s y la longitud máxima de registro es de 140 Mpts. Para facilitar su uso, se puede acceder a las funciones más comúnmente utilizadas con su diseño de panel frontal fácil de usar.
Características
- La última generación de tecnología de visualización de alta velocidad
- Velocidad de captura de forma de onda de hasta 140,000 wfm/s (modo normal) y 500,000 wfm/s (modo de secuencia)
- Admite los modos de clasificación de intensidad de 256 niveles y visualización en color
- Longitud de registro de hasta 140 Mpts
- Sistema de disparo digital
- Modelos de ancho de banda de 100 MHz, 200 MHz y 300 MHz
- Opciones de dos y cuatro canales
- Función de registro de historial de forma de onda; la longitud máxima de la forma de onda registrada es de 80,000 cuadros
- Velocidad de muestreo en tiempo real de hasta 2 GSa/s
- Activación inteligente: borde, pendiente, ancho de pulso, ventana, runt, intervalo, tiempo de espera (caída), patrón y video
- 10 tipos de accesos directos de un solo botón, admite configuración automática, valores predeterminados, cursores, medición, desplazamiento, historial, visualización/persistencia, barrido claro, zoom y adquisición segmentada de impresión (secuencia), divide la longitud máxima de registro en varios segmentos (hasta 80,000), según las condiciones de activación establecidas por el usuario, con un segmento de tiempo muerto muy pequeño para capturar el evento calificador
Teledyne LeCroy presenta modelos de dos y cuatro canales con opciones de ancho de banda analógica de 100 MHz a 300 MHz. Cada modelo ofrece una velocidad de muestreo máxima de 2 GSa/s y una profundidad de memoria máxima de 140 Mpts en modo de medio canal. Los modelos de cuatro canales incorporan dos ADC de 2 GSa/s y dos módulos de memoria de 140 Mpts. Cuando todos los canales están habilitados, cada canal tiene una velocidad de muestreo de 1 GSa/s y una longitud de registro estándar de 70 Mpts. Cuando solo un canal por ADC está activo, la velocidad de muestreo máxima es de 2 GSa/s y la longitud máxima de registro es de 140 Mpts. Para facilitar su uso, se puede acceder a las funciones más comúnmente utilizadas con su diseño de panel frontal fácil de usar.
