Familia de fotodiodos PIN de área grande VEMD5xx0
Vishay ofrece los fotodiodos de PIN con grado automotriz que ofrecen un área sensible de 7.5 mm² en paquetes de bajo perfil.
Los dispositivos de montaje en superficie con calificación AEC-Q101 de Vishay ofrecen alta corriente de luz inversa a 48 μA y corriente oscura baja de 2 nA. Estos dispositivos están fabricados con tecnología de moldeo asistido por lámina (FAM) de Vishay. El marco de plomo, el cable de enlace y las almohadillas de conexión de los fotodiodos están moldeados en epoxi negro, mientras que una cavidad libre sobre el área sensible del radiante permite que la luz entre en el paquete para la generación de señal. Este diseño permite un menor tamaño de paquete general con un perfil más bajo de altura, lo que mantiene una gran área sensible radiante. Además, se reduce la tensión termal en el vínculo para brindar mayor robustez y fiabilidad.
Los fotodiodos están optimizados para fotodetección en aplicaciones tales como sensores de lluvia, luz, túnel, detectores de humo, electrónica portátil, transmisión de datos y sistemas de accidentes en carretera. Se utilizan para la detección de radiación visible y de infrarrojo cercano.
- Tipo de paquete: montaje en superficie
- Forma del paquete: vista superior
- Dimensiones (L x A x H): 5 mm x 4 mm x 0.9 mm
- Área sensible radiante: 7.5 mm²
- Calificados según AEC-Q101
- Alta fotosensibilidad
- Sensibilidad radiante alta
- Conveniente para radiación infrarroja y de infrarrojo cercano
- Tiempos de respuesta rápidos
- Ángulo de sensibilidad media: φ = ±65°
- Vida útil: 72 h, 4 MSL, según J-STD-020
- Fotodetectores de alta velocidad
- Detectores de alta velocidad para radiación infrarroja
- Controles remotos infrarrojos y sistemas de transmisión de datos al aire libre, tales como sistemas de accidentes en ruta
- Fotodiodos para detectores de humo
- Fotodiodos para sensores de lluvia

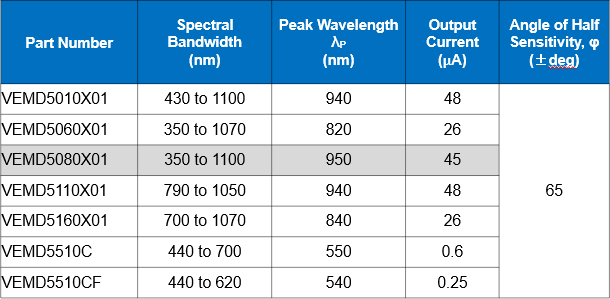

Especificaciones
Silicon PIN Photodiodes
| Imagen | Número de pieza del fabricante | Descripción | Rango espectral | Responsividad a nm | Corriente - Oscuridad (Típica) | Cantidad disponible | Precio | Ver detalles | |
|---|---|---|---|---|---|---|---|---|---|
 |  | VEMD5010X01 | SENSOR PHOTODIODE 940NM 4SMD | 450nm ~ 1100nm | - | 2nA | 0 - Inmediata | $1.59 | Ver detalles |
|  | VEMD5060X01 | SENSOR PHOTODIODE 820NM 4SMD | 350nm ~ 1070nm | - | 200pA | 0 - Inmediata | $1.85 | Ver detalles |
|  | VEMD5080X01 | SENSOR PHOTODIODE 950NM 4SMD | 350nm ~ 1100nm | - | - | 0 - Inmediata | $1.68 | Ver detalles |
|  | VEMD5110X01 | SENSOR PHOTODIODE 940NM 4SMD | 790nm ~ 1050nm | - | 2nA | 0 - Inmediata | $1.66 | Ver detalles |
|  | VEMD5160X01 | SENSOR PHOTODIODE 840NM 4TDFN | 700nm ~ 1070nm | - | 200pA | 0 - Inmediata | $1.85 | Ver detalles |
|  | VEMD5510C | SENSOR PHOTODIODE 550NM 4SMD | 440nm ~ 700nm | - | 7.5mm² | 0 - Inmediata | $2.39 | Ver detalles |
| | VEMD5510CF | SENSOR PHOTODIODE 540NM 4SMD | 440nm ~ 620nm | - | 7.5mm² | 0 - Inmediata | $1.56 | Ver detalles |
