Inductor de potencia blindado SMD WE-MAPI
El WE-MAPI de Wurth ElectroniK es un inductor de potencia de aleación metálica más pequeños del mundo. Su eficiencia no tiene comparación.
Su eficiencia es extraordinaria y ahora está disponible en nuevos tamaños y versiones de temperatura ampliada con cualificación AEC-Q200 Grado 0 para temperaturas de funcionamiento de -55 ºC a +150 ºC en la serie 4020HT.
El inductor de potencia se ha desarrollado para las últimas y futuras generaciones de reguladores de conmutación. Impresiona por su innovador material de núcleo de aleación metálica. El diseño sin marco con conexión directa de cables aumenta significativamente el volumen magnético efectivo y, por tanto, también la densidad de potencia.
Características
- La aleación de hierro magnético permite corrientes nominales altas de hasta 9.9 A
- Diseño compacto
- Blindaje magnético
- Capacidad de corriente alta y administración de picos de corriente de transiente alto
- Ruido acústico bajo y ruido de flujo con pérdida baja
- Calificación AEC-Q 200
- Temperatura de funcionamiento: de -40 ºC a 125 ºC
- WE-MAPI 4020HT: serie de alta temperatura con temperatura de funcionamiento de -55 ºC a +150 ºC
Aplicaciones
- Convertidor de CC-CC para fuentes de alimentación de corriente alta
- Convertidores de CC-CC para arreglos programables de puertas en campo (FPGA)
- Convertidores POL
- Alimentación portátil como PDA, cámara digital
- Placas madre/tarjetas gráficas
- Dispositivos alimentados a batería
- Dispositivos de comunicación inalámbricos
- Fuentes de alimentación para teléfonos inteligentes, tabletas y otros dispositivos móviles
El diseño innovador en detalles

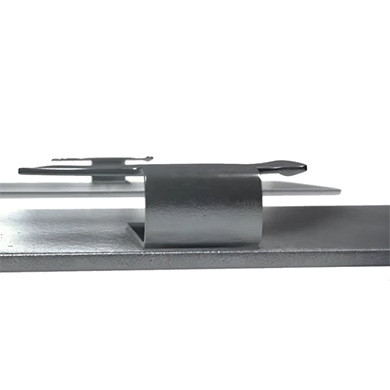

Diseño sin bastidor de conexión para una mejor coplanaridad

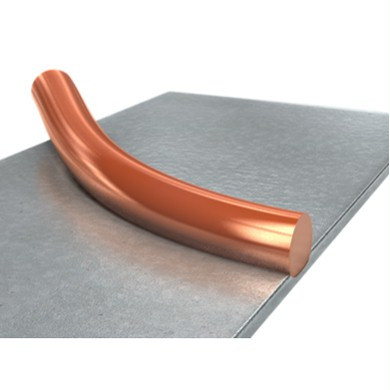

Sin juntas de soldadura para una mayor fiabilidad
Máxima utilización del núcleo para un mayor manejo de la corriente
Reducción de las capacitancias parásitas para reducir las pérdidas en CA
Construcción autoprotegida para un mejor rendimiento EMI

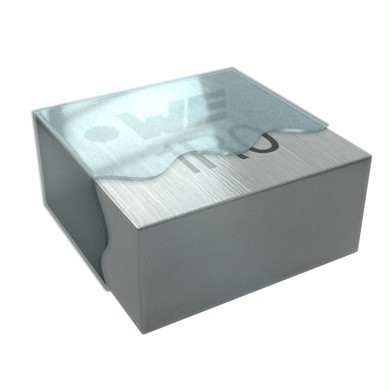

Revestimiento protector para una robustez perfecta
Un vistazo a las ventajas

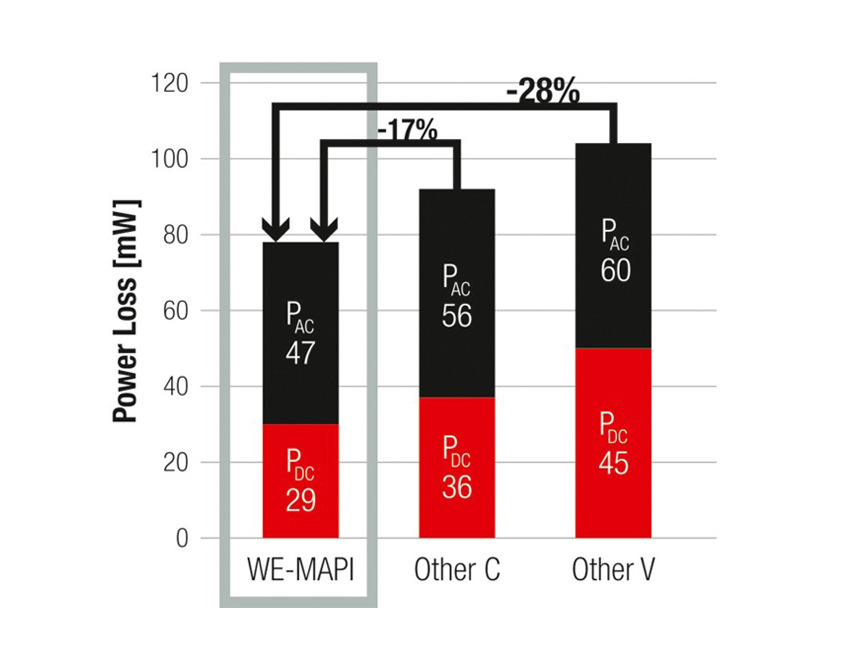

Las menores pérdidas en CA y CC
Reductor: 24 V a 12 V a 2 A, 500 kHz, 2.2 µH

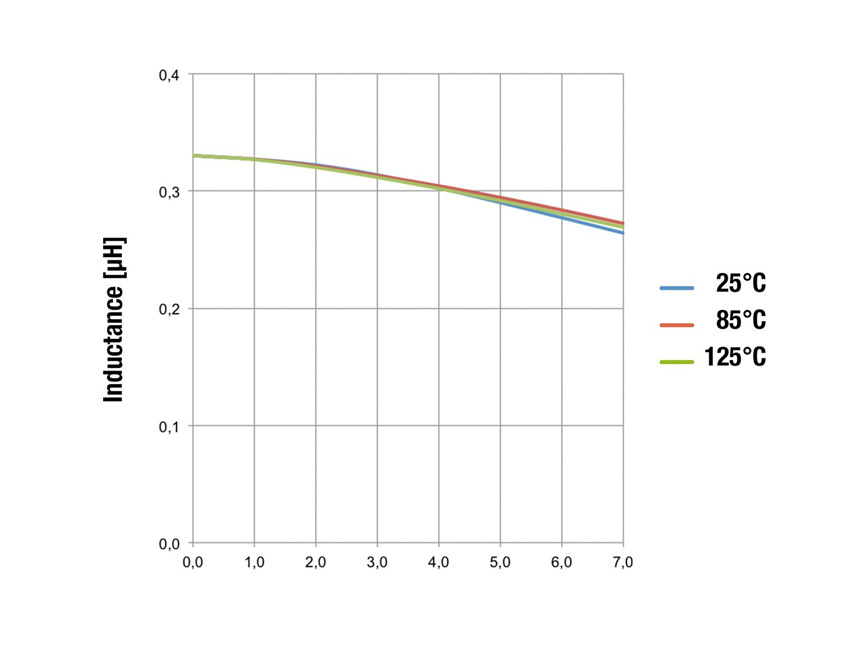

Excelente estabilidad térmica

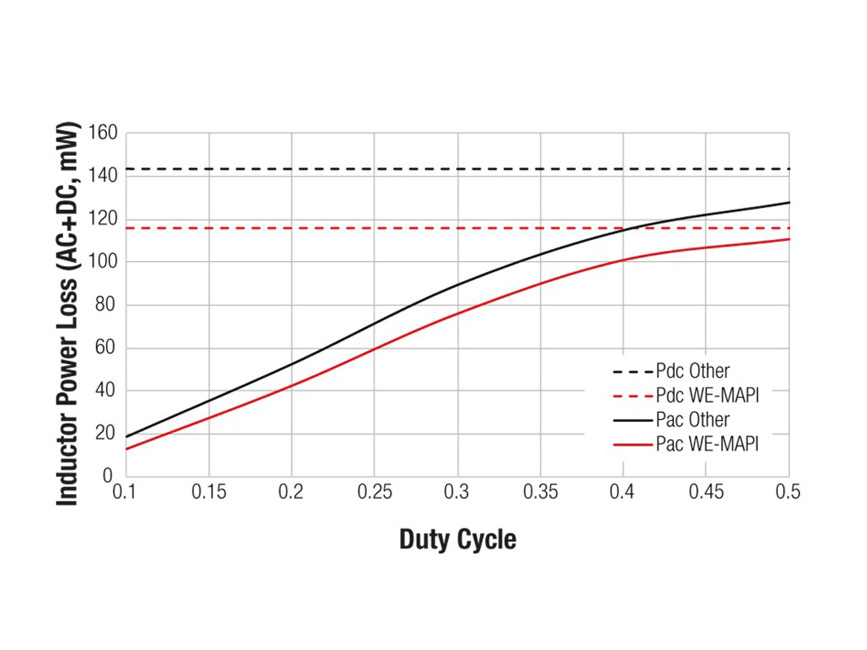

Pérdida de CA y CC a 500 kHz
Innovador material de núcleo de aleación metálica
Mejor utilización del núcleo
WE-MAPI
| Imagen | Número de pieza del fabricante | Descripción | Inductancia | Tolerancia | Cantidad disponible | Precio | Ver detalles | |
|---|---|---|---|---|---|---|---|---|
 |  | 74438336033 | FIXED IND 3.3UH 2.2A 114 MOHM | 3.3 µH | ±20% | 259 - Inmediata | $1.54 | Ver detalles |
|  | 74438336010 | FIXED IND 1UH 4A 32 MOHM SMD | 1 µH | ±20% | 186 - Inmediata | $1.54 | Ver detalles |
|  | 74438357082 | FIXED IND 8.2UH 2.8A 86 MOHM SMD | 8.2 µH | ±20% | 965 - Inmediata | $1.68 | Ver detalles |
|  | 74438356056 | FIXED IND 5.6UH 2.8A 81 MOHM SMD | 5.6 µH | ±20% | 244 - Inmediata | $1.94 | Ver detalles |
| | 74438356010 | FIXED IND 1UH 7.2A 15 MOHM SMD | 1 µH | ±20% | 185 - Inmediata | $1.94 | Ver detalles |
|  | 74438323022 | FIXED IND 2.2UH 1.3A 176 MOHM | 2.2 µH | ±20% | 709 - Inmediata | $1.19 | Ver detalles |
|  | 74438335022 | FIXED IND 2.2UH 1.8A 108 MOHM | 2.2 µH | ±20% | 211 - Inmediata | $1.19 | Ver detalles |
| | 74438356018 | FIXED IND 1.8UH 4.6A 30 MOHM SMD | 1.8 µH | ±20% | 172 - Inmediata | $1.93 | Ver detalles |
|  | 74438367033 | FIXED IND 3.3UH 6.2A 23 MOHM SMD | 3.3 µH | ±20% | 132 - Inmediata | $2.05 | Ver detalles |
| | 74438356010HT | FIXED IND 1UH 7.2A 15.5 MOHM SMD | 1 µH | ±20% | 169 - Inmediata | $2.08 | Ver detalles |
