WE-MPSB: ferrita de supresión de energía de múltiples capas

La serie WE-MPSB de Wurth Electronics es la primera perla de ferrita del mundo que especifica cómo funciona con transientes de corriente altos. Esta ferrita única protege y extiende la duración de la aplicación. Incluye un RDC ultra bajo que ofrece el menor autocalentamiento en su clase a corrientes altas. El WE-MPSB es ideal para aplicaciones CC/CC que requiere alta eficiencia.

El diseño innovador en detalles

WE-MPSB optimiza la corriente alta vs. el rendimiento RDC con una reducción RDC del 75% en comparación con componentes similares mientras se mantiene una alta impedancia sobre un rango de frecuencia amplio.

Diseño de capa optimizado para capacidad de corriente pico muscular

Área transversal de trazo superior para el RDC ultra bajo

Corriente nominal de pico alto para maximizar la duración

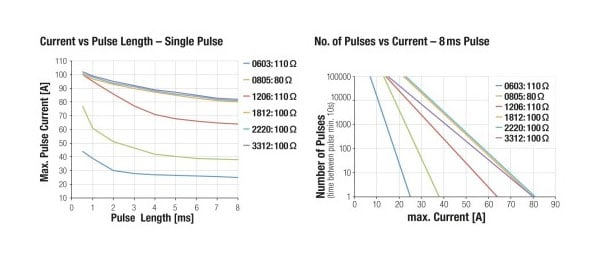

Mejora significativa de la corriente nominal pico

Las impedancias altas sobre anchos de banda de frecuencia amplia con una corriente nominal superior al 40% y hasta 20 veces la capacidad de corriente pico superior que las ferritas estándares.

Características

• La corriente pico es hasta 20 veces superior a la corriente nominal
• Una corriente nominal superior en 40% en comparación con productos similares
• Diseño de capa optimizado para lograr una corriente nominal muscular y RDC ultra bajo
• Alta impedancia sobre un rango de frecuencia amplio a una corriente nominal
• Influencia de polarización CC minimizada para la impedancia

Aplicación

WE-MPSB es ideal para usar con un capacitor de entrada en fuentes de alimentación.

• Entornos hostiles transientes
• Filtro para aplicaciones de corriente de irrupción
• Filtro de entrada/salida de controladores de intercambio en caliente
• Inserción de placa en caliente
• Disyuntores electrónicos
• Disyuntores/interruptores industriales de lado alto
• Supresión de la interferencia del motor
• Filtro de entrada/salida para el convertidor de CC/CC

Las ferritas de chip estándar no están diseñadas para transientes rápidos. Lo hacen vulnerable a la corriente pico en entornos críticos.

La serie WE-MPSB es una ferrita muscular que se puede exponer a corrientes pico sin provocar ningún daño. El diseño de capa optimizada y el RDC ultra bajo protegen y extienden la duración de su aplicación.

Es una solución que no puede dejar pasar por alto.

Número de pieza	Descripción general
74279223560	FERRITE BEAD 56 OHM 1612 1LN
74279226101	FERRITE BEAD 100 OHM 1812 1LN
74279225101	FERRITE BEAD 100 OHM 3412 1LN
74279220601	FERRITE BEAD 600 OHM 0805 1LN
74279221100	FERRITE BEAD 10 OHM 1206 1LN
74279221111	FERRITE BEAD 110 OHM 1206 1LN
74279221281	FERRITE BEAD 280 OHM 1206 1LN
7427922808	FERRITE BEAD 8 OHM 0603 1LN
74279220181	FERRITE BEAD 180 OHM 0805 1LN
74279228600	FERRITE BEAD 60 OHM 0603 1LN
74279224271	FERRITE BEAD 270 OHM 2220 1LN
74279228260	FERRITE BEAD 26 OHM 0603 1LN
74279228111	FERRITE BEAD 110 OHM 0603 1LN
74279220800	FERRITE BEAD 80 OHM 0805 1LN
74279220321	FERRITE BEAD 320 OHM 0805 1LN
74279224251	FERRITE BEAD 250 OHM 2220 1LN
74279224171	FERRITE BEAD 170 OHM 2220 1LN
74279224151	FERRITE BEAD 150 OHM 2220 1LN
74279224551	FERRITE BEAD 550 OHM 2220 1LN
74279224401	FERRITE BEAD 400 OHM 2220 1LN
74279221601	FERRITE BEAD 600 OHM 1206 1LN
74279224101	FERRITE BEAD 100 OHM 2220 1LN
74279224181	FERRITE BEAD 180 OHM 2220 1LN
