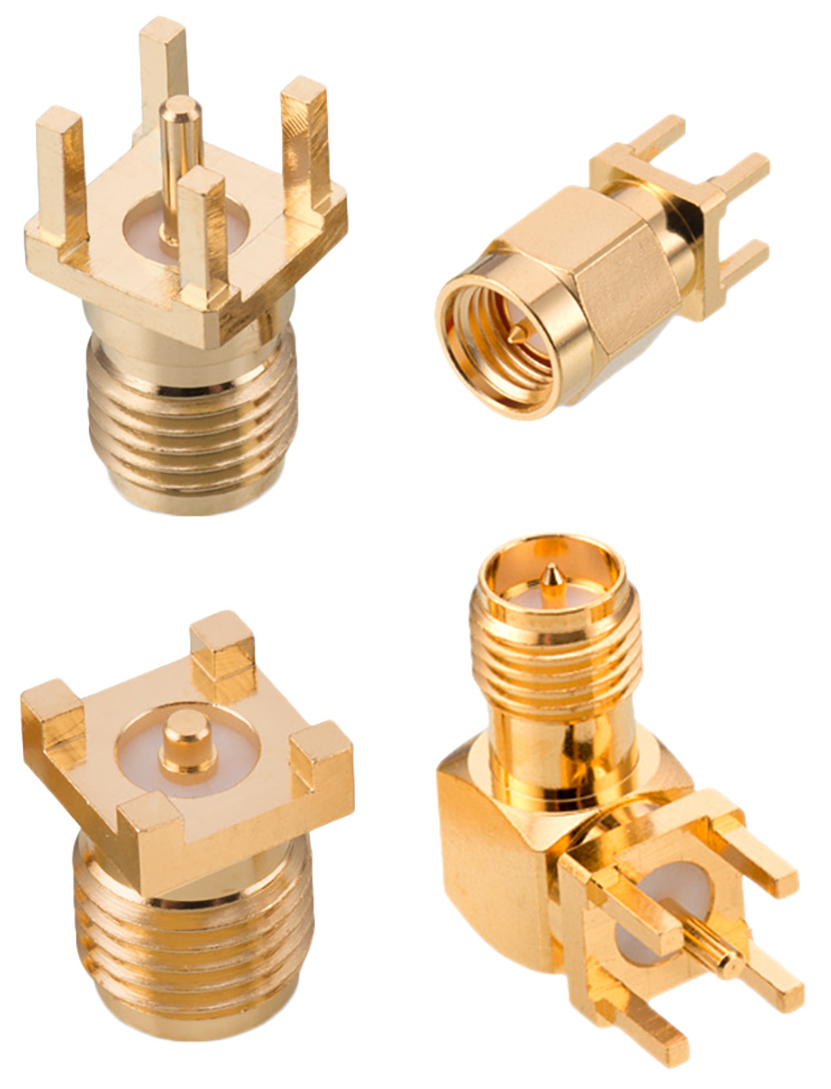

WR-SMA y WR-RPSMA: conectores coaxiales de alta frecuencia IP67
Conectores coaxiales WR-SMA y WR-RPSMA de Würth Elektronik con clasificación IP67 en opciones de montaje en placa de CI, cable y panel.
Los conectores coaxiales RF con clasificación IP67 de Würth Elektronik presentan la versión subminiatura A (SMA) y la versión subminiatura A de polaridad inversa (RPSMA). Existe una gran variedad de conectores coaxiales SMA y RPSMA con clasificación IP67, entre los que se incluyen jack con tecnología de acoplamiento roscado, una toma recta que puede montarse en polaridad normal o inversa, así como interfaces de montaje THT, de lanzamiento final y de crimpado en orientaciones rectas o de ángulo recto.
Características
- Clasificación IP67* según IEC60529 para protección contra polvo y líquidos
- Placa de CI, cable y opciones de montaje en panel
- Características del tipo de ángulo recto: pin central de una sola pieza para reducir la desviación de la impedancia.
- UL 94 V-0 para todos los aislantes (PTFE)
- El contacto central utiliza cobre berilio para mejorar la flexibilidad y los ciclos de acoplamiento.
- Chapado en oro para mayor resistencia ambiental: 48 horas de prueba de niebla salina
- Rango de frecuencia de CC - 6 GHz
- MIL-STD-348
- 500 ciclos de acoplamiento
- Temperatura de funcionamiento: de -65 °C a 165 °C
Aplicaciones
- Aplicaciones industriales deRF
- Equipos y dispositivos de transmisión de señales de antena
- GPS
- Salto de señales internas del dispositivo/enrutamiento de máquinas
- Laboratorios y cámaras de pruebas de RF
- Centros de producción
- Interfaz de ampliación/cambio de conexión
* El grado IP67 debe respetar el par de torsión de montaje de la rosca aplicable con llave dinamométrica PN: 6006330101
WR-SMA Coaxial Connectors
| Imagen | Número de pieza del fabricante | Descripción | Tipo de conector | Terminación del contacto | Terminación de carcasa | Cantidad disponible | Precio | Ver detalles | |
|---|---|---|---|---|---|---|---|---|---|
 |  | 63011042124502 | REVERSE POLARITY SMA PCB THT JAC | Jack, clavija macho | Soldadura | Soldadura | 0 - Inmediata | $11.71 | Ver detalles |
|  | 63012242124506 | REVERSE POLARITY SMA PCB END LAU | Jack, clavija macho | Soldadura | Soldadura | 0 - Inmediata | $6.84 | Ver detalles |
|  | 63012042124504 | REVERSE POLARITY SMA PCB THT JAC | Jack, clavija macho | Soldadura | Soldadura | 0 - Inmediata | $7.81 | Ver detalles |
|  | 63011002124501 | REVERSE POLARITY SMA PCB THT JAC | Jack, clavija macho | Soldadura | Soldadura | 0 - Inmediata | $10.62 | Ver detalles |
|  | 63012202124505 | REVERSE POLARITY SMA PCB END LAU | Jack, clavija macho | Soldadura | Soldadura | 0 - Inmediata | $7.75 | Ver detalles |
|  | 63012242121508 | WR-RPSMA_PCB CONNECTOR_END LAUNC | Jack, clavija macho | Soldadura | Soldadura | 0 - Inmediata | $8.15 | Ver detalles |
|  | 63012002124503 | REVERSE POLARITY SMA PCB THT JAC | Jack, clavija macho | Soldadura | Soldadura | 0 - Inmediata | $5.12 | Ver detalles |
WR-RPSMA Coaxial Connectors
| Imagen | Número de pieza del fabricante | Descripción | Tipo de conector | Terminación del contacto | Terminación de carcasa | Cantidad disponible | Precio | Ver detalles | |
|---|---|---|---|---|---|---|---|---|---|
|  | 60314002124524 | SMA PCB THT PLUG STRAIGHT WR-SMA | Clavija de conexión, clavija macho | Soldadura | Soldadura | 0 - Inmediata | $10.39 | Ver detalles |
|  | 60312102114405 | SMA PCB SMT JACK STRAIGHT WR-SMA | Jack, enchufe hembra | Soldadura | Soldadura | 0 - Inmediata | $8.99 | Ver detalles |
|  | 60312002114503 | SMA PCB THT JACK STRAIGHT WR-SMA | Jack, enchufe hembra | Soldadura | Soldadura | 0 - Inmediata | $5.19 | Ver detalles |
|  | 60312202114307 | SMA PCB END LAUNCH JACK SMT EDGE | Jack, enchufe hembra | Soldadura | Soldadura | 0 - Inmediata | $12.45 | Ver detalles |
|  | 60313002124523 | SMA PCB THT PLUG RIGHT ANGLE WR- | Clavija de conexión, clavija macho | Soldadura | Soldadura | 0 - Inmediata | $10.61 | Ver detalles |
|  | 60311002114501 | SMA PCB THT JACK RIGHT ANGLE - W | Jack, enchufe hembra | Soldadura | Soldadura | 0 - Inmediata | $9.60 | Ver detalles |
|  | 60312202114509 | SMA PCB END LAUNCH JACK ROUND PO | Jack, enchufe hembra | Soldadura | Soldadura | 0 - Inmediata | $7.64 | Ver detalles |
|  | 60312512114515 | SMA PANEL JACK 2-HOLE FLANGE STR | Jack, enchufe hembra | Taza de soldadura | Soldadura | 0 - Inmediata | $13.68 | Ver detalles |
|  | 60312522114519 | SMA PANEL JACK 4-HOLE FLANGE STR | Jack, enchufe hembra | Taza de soldadura | Soldadura | 0 - Inmediata | $14.47 | Ver detalles |
|  | 60312322114620 | SMA PANEL JACK 4-HOLE FLANGE STR | Jack, enchufe hembra | Soldadura | Soldadura | 0 - Inmediata | $9.24 | Ver detalles |
Publicado: 2023-01-03
